时间继电器模块24v12V循环定时断开触发延时开关直流交流通用导通

一路继电器模块 延时断电 断开 触发延时 循环定时电路开关0.01秒(最小)~9999分钟(最大)连续可调 本产品液晶显示,非常清晰,简单易用,功能强大,但请各位买家详细的看下产品的操作说明,确定需要下单购买。模块属电子元器件的一种,请无电子专业知识人士慎重购买,本店不提供产品问题外的安装使用等其他技术服务,以及其他除产品外可能造成的任何损失。模块亮点:1. 带液晶显示,当前模式跟参数

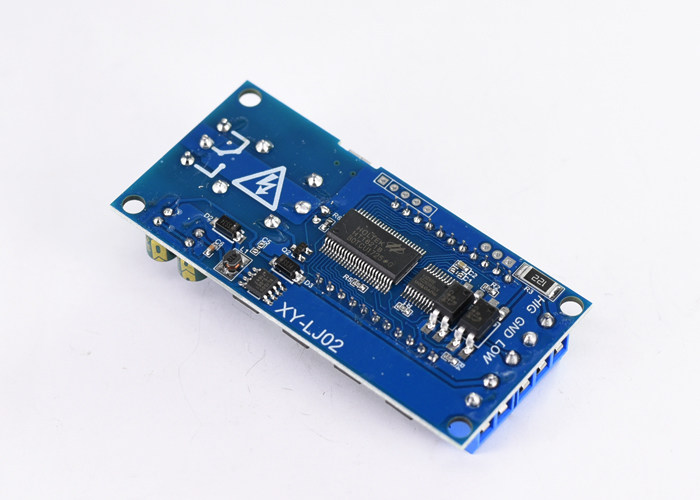

  • 型号: 时间继电器模块24v12V循环定时断开触发延时开关直流交流通用导通
一路继电器模块 延时断电 断开 触发延时 循环定时电路开关
0.01秒(最小)~9999分钟(最大)连续可调

      本产品液晶显示,非常清晰,简单易用,功能强大,但请各位买家详细的看下产品的操作说明,确定需要下单购买。模块属电子元器件的一种,请无电子专业知识人士慎重购买,本店不提供产品问题外的安装使用等其他技术服务,以及其他除产品外可能造成的任何损失。
模块亮点:

1. 带液晶显示,当前模式跟参数一目了然,非常清晰,简单实用;

2. 支持高低电平触发,开关量控制,适用于大部分场合;

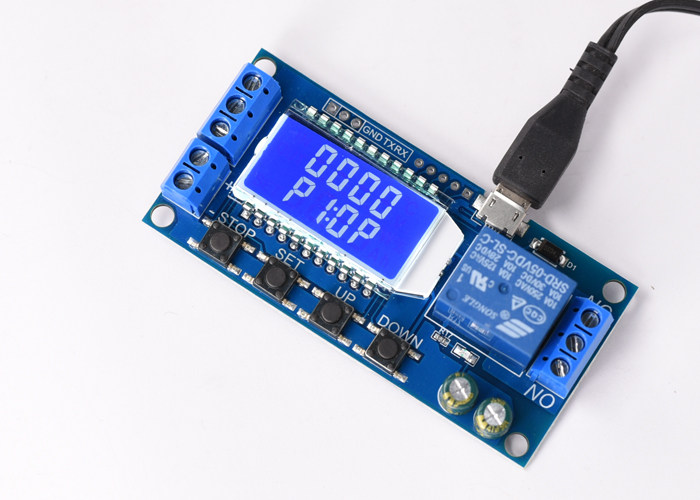

3.宽电压供电(6~30V)支持micro USB 5.0V供电,使用非常方便;

4. 支持UART 数据上传及参数设置;

5. 有一键急停功能(STOP键),带反接保护,反接不烧;

6. 增加了睡眠模式,使能之后,5分钟内无任何操作,自动关闭液晶背光;任意按键唤醒;

7. 可以设置不同OPCLLOP参数,这些参数是相互独立的,分别保存的;

8. 所有设置参数自动掉电保存。

产品参数:

1:工作电压:6--30V支持micro USB 5.0V供电

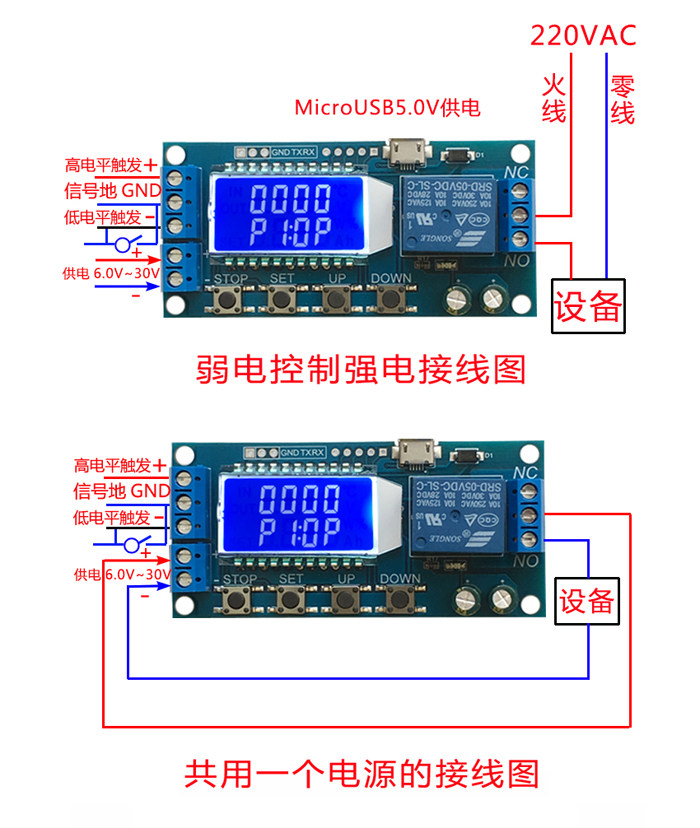

2触发信号源:高电平触发(3.0V~24V),低电平触发(0.0V~0.2V),开关量控制(无源开关)

3:输出能力:可以控制直流30v 5A以内或者交流220v5A以内的设备

4:静态电流:15mA 工作电流:50mA

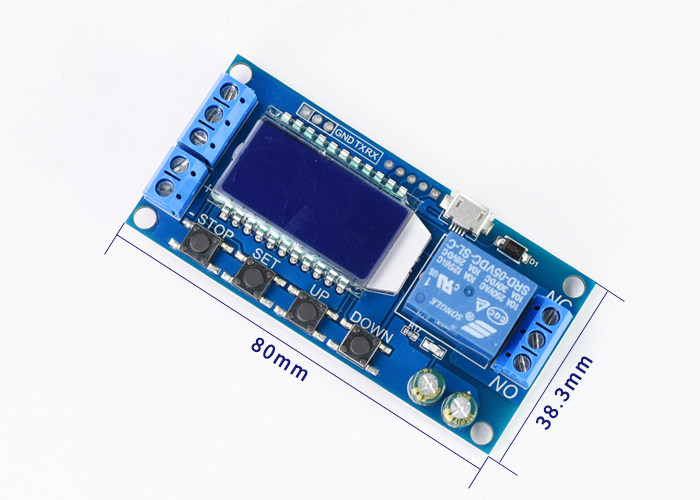

5:使用寿命:大于10万次;工作温度:-4085℃ ;尺寸:8.0*3.8*1.9cm  ;重量:≈36g

6:带光耦隔离,增强抗干扰能力,工业级别电路板,设定参数断电后永远记忆。

离线语音方案开发

工作模式:

P1信号触发后,继电器导通OP时间,然后断开;在OP时间内,信号再次触发无效

P2: 信号触发后,继电器导通OP时间,然后断开;在OP时间内,信号再次触发重新计时

P3信号触发后,继电器导通OP时间,然后断开;在OP时间内,信号再次触发复位,继电器断开,停止计时

P4给触发信号, 继电器断开CL时间之后,继电器导通OP时间,计时完成之后,断开继电器;

P5给触发信号,继电器导通OP时间之后,继电器断开CL时间,然后循环上述动作,循环内再次给信号,继电器断开,停止计时;循环次数(LOP)可以设置;

P6上电之后无需触发信号,继电器导通OP时间,继电器断开CL时间,循环上述动作;循环次数(LOP)可以设置;

P7信号保持功能   如果有触发信号,计时清零,继电器保持导通;当信号消失,计时OP后断开继电器;计时期间,再有信号,计时清零;



计时范围:0.01秒(最小)~9999分钟(最大)连续可调

如何选择计时范围:

在OP/CL参数修改界面,短按STOP键,选择计时范围;

XXXX  无小数点,计时范围1~9999

XXX.X 小数点在十位,计时范围0.1~999.9

XX.XX 小数点在百位,计时范围0.01~99.99

X.X.X.X 小数点全亮,计时范围1分钟~9999分钟

比如您要设置OP是3.2秒,那就将小数点移动到十位上,液晶显示003.2

参数说明:OP导通时间,CL断开时间,LOP 循环次数(19999次,----代表无限次循环)



一、参数设置

a)   通过长按SET键,进入设置界面;

b)   首先设置工作模式,工作模式闪烁提醒,通过短按UP/DOWN键设置工作模式;

c)   短按SET键,选定工作模式,并进入系统参数设置;

d)  在系统参数设置界面,短按SET键切换要修改的系统参数,短按/长按UP/DOWN键进行修改;

(:P-1~p-3P-7模式下短按SET无效);

e)   OP/CL参数修改界面,短按STOP切换计时单位(1s/0.1s/0.01s/1min)

f)   所有参数设置完成,长按SET键,保存参数设置并退出设置界面;

离线语音方案开发

 1.    远程数据上传及参数设置功能:

  系统支持UART 数据上传及参数设置功能(TTL电平);

UART9600,8,1

命令

功能

read

读取系统参数

OP:xxxx

OP:xxx.x

OP:xx.xx

OP:x.x.x.x

 1s

0.1s

0.01s

1 min

CL:xxxx

CL:xxx.x

CL:xx.xx

CL:x.x.x.x

1s

0.1s

0.01s

1 min

LP:xxxx

循环次数

on

开启继电器功能

off

关闭继电器功能

PX

设置模式P1P2

附加功能

a)  自动休眠功能:在运行界面,通过长按STOP键,启动或关闭自动休眠功能(L-P选择on则启动休眠功能,off则关闭休眠功能);

b)  继电器功能选择:在运行界面,通过短按STOP键,启动或关闭继电器功能,’on’ 满足导通条件继电器正常导通,’OFF’ 满足导通条件继电器也不导通;’OFF’状态下,系统闪烁显示 ’OUT’;

c)  参数查看:在运行界面,短按SET键,显示系统当前的参数设置,并不影响系统的正常运行;

d)  显示内容切换:在P-5 P-6模式下,通过短按DOWN键,切换显示内容(运行时间/循环次数);
